IOT入门之MIPS架构基础知识学习

发表于 更新于 分类于
本文字数： 5.2k 阅读时长 ≈ 5 分钟

花了几天的时间来学习MIPS，先从调试一段简单的代码开始，看看MIPS汇编指令是怎么进行一系列操作的，然后去了解各个指令的含义和寄存器的用途，遇到不易理解的就在gdb中调试一下，接着就是其函数调用约定及相关特性，最后是编写MIPS汇编的shellcode。学完这些紧接着就去复现漏洞了，也没好好总结一下，复现完漏洞后还是觉得要梳理一下MIPS的相关知识，想了想写篇文章总结是再好不过了，因此又花了不少时间写了下面这些内容。

学习过程中参考了不少师傅写的文章，大佬们写的都非常好非常感谢，链接放在最后了。本人菜鸟一枚，如有不对请指出，谢谢包容^_^

环境搭建

最开始的开始当然是先搭建好环境，搭建交叉编译环境和qemu，调试还要安装gdb-multiarch，这一部分就不细说了，内容不多就下面几条命令。（其实在这一步我已经踩了无数坑😀👍

安装qemu、mips依赖库、gdb-multiarch

sudo apt install qemu
sudo apt install qemu-user-static binfmt-support qemu-user qemu-system
sudo apt-get install gcc-mips-linux-gnu
sudo apt-get install gcc-mipsel-linux-gnu
sudo apt-get install gcc-mips64-linux-gnuabi64
sudo apt-get install gcc-mips64el-linux-gnuabi64
sudo apt install gdb-multiarch

安装buildroot交叉编译环境

去buildroot.org下载buildroot-2024.02.11.tar.gz

tar -zxvf buildroot-2019.02.4.tar.gz
make clean
make menuconfig

在target options->target arch选项里面选择自己要编译的架构，这里选择MIPS(Little endian)，代表MIPS小端序。toolchain中还要选择C语言库，这里选uGlibc。

设置环境变量：

echo "export PATH=/home/wen/Desktop/buildroot-2024.02.11/output/host/bin:\$PATH" >> ~/.bashrc
source ~/.bashrc

程序启动调试

demo.c：

#include <stdio.h>
int main()
{
    int age = 7;
    printf("My age is %d.\n",age);
    return 0;
}

以上面demo.c程序为例，执行下面指令来启动程序：
注：mips和mipsel的区别是前者为大端序，后者为小端序，readelf -h demo可以查看程序的字节序。

#编译
mips-linux-gnu-gcc demo.c -o demo -static -g #-static是静态链接
#运行
qemu-mips ./demo   #（大端序

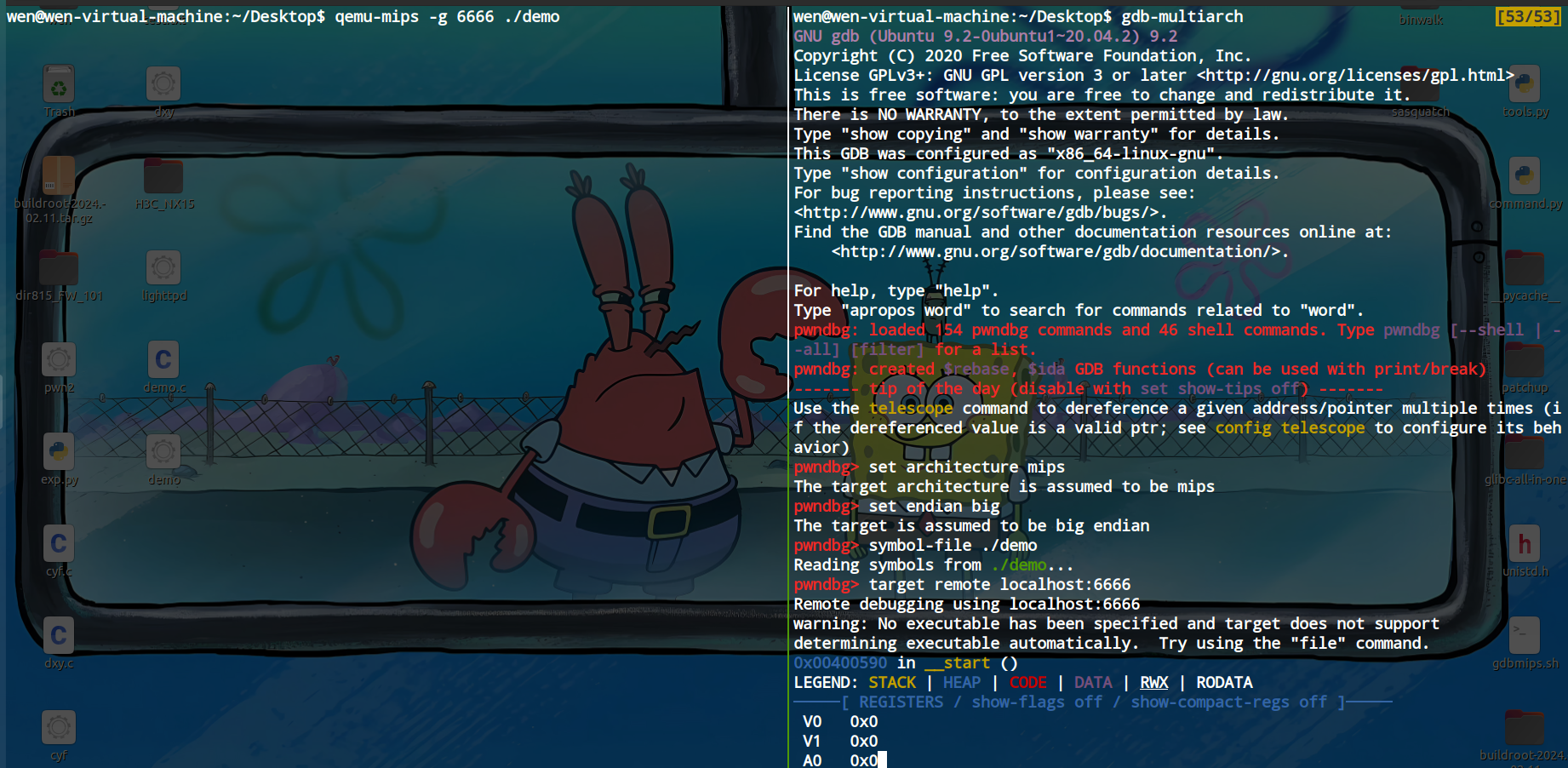

如果要直接调试程序，先执行qemu-mips -g 6666 ./demo，然后在另一个终端，执行下面这几条命令。

gdb-multiarch
set architecture mips   #设置架构为mips
set endian big   #设置端序为大端序
symbol-file ./demo   #添加符号表
target remote localhost:6666

如下：

image-20250310092641519

上面这种情况是调试静态链接的程序，如果程序是动态链接的，先执行qemu-mips -g 6666 ./demo，然后执行这几条命令即可。

gdb-mutiarch
file ./demo
target remote localhost:6666

寄存器

通用寄存器

MIPS架构中有32个通用寄存器，在汇编程序中可以用编号表示，也可以用寄存器的名称来表示，各个通用寄存器的详细信息如下表所示：

编号 名称 描述 备注
$0 $zero 常量寄存器，值为0
$1 $at 为汇编器保留的寄存器，主要用于处理伪指令和加载大常数。 Assembler Temporary
$2~$3 $v0~$v1 存储表达式或函数返回值 Values
$4~$7 $a0~$a3 函数调用时，用来存储前四个参数 Arguments
$8~$15 $t0~$t7 临时寄存器，存放临时变量 Temporaries
$16~$23 $s0~$s7 保存寄存器，用于保存函数调用之间的状态（即寄存器的值）（与$t0~$t9相反） Saved Values
$24~$25 $t8~$t9 临时寄存器 Temporaries
$26~$27 $k0~$k1 用于保存异常处理和中断的返回值，为操作系统Keep使用 Kernel reserved
$28 $gp 全局指针 Global Pointer
$29 $sp 堆栈指针，会指向栈顶 Stack Pointer
$30 $s8/$fp 可以作为第九个保存寄存器($s8)，也可以作为栈帧指针($fp)保存栈指针 Saved value / Frame Pointer
$31 $ra 存储函数的返回地址 Return Address

特殊寄存器

除了上面32个通用寄存器，MIPS架构还定义了一些特殊用途的寄存器，下面介绍一些特殊寄存器：

名称 描述
$pc 程序计数器，指向当前执行的指令地址
$hi 高位寄存器，存储乘除操作的高位结果
$lo 低位寄存器，存储乘除操作的低位结果
$status 状态寄存器，控制处理器模式和中断状态
$cause 原因寄存器，存储异常和中断的原因

指令

MIPS架构固定4字节指令长度，其汇编指令与x86还是不太一样的，但区别也不大，下面就只介绍一些常见的汇编指令。

基础指令

指令 备注 描述 举例分析
li Load Immediate 将立即数存入寄存器 li $a2,2，$a2的值为2
lui 将立即数(以二进制形式)左移16位后，存入寄存器 lui $t0,0xF，$t0的值为0xF0000
la Load Address 将地址存入寄存器 la $t9,memset，$t9中为memset函数的地址
lw Load Word 从内存中加载一个word类型的值到寄存器中 lw $gp,0x170+var_158($sp)，从栈指针$sp偏移 0x170+var_158 的位置，加载一个32位的值到$gp中
sw Store Word 将一个 32 位的值从寄存器存储到内存中
addi Add Immediate 将立即数与寄存器的值相加后，把结果写入另一个寄存器 addi $t,$s,0xF，$t中为$s的值与0xF的和
addu Add Unsigned 将寄存器的值相加(无符号加法)后，把结果写到寄存器中 addu $v0,$v1,$v0
add 同addu，区别是该指令是有符号加法
addiu 同addi，区别是该指令加无符号立即数

跳转指令

指令 备注 描述 举例分析
jr Jump Register 无条件跳转到某个寄存器指定的地址
jal Jump and Link 跳转到某个地址，并将返回地址存入$ra寄存器
jalr Jump and Link Register 跳转到某个寄存器指定的地址，并将返回地址存入另一个寄存器 jalr $t9跳转到$t9存储的地址，并将返回地址存入$ra
b Branch 无条件跳转指令（标签或地址）
bnez Branch if Not Equal to Zero 指定寄存器的值不为0，才跳转 bnez $v0,loc_402B24若$v0的值为零则跳转到loc_402B24标签处
beqz Branch if Equal to Zero 指定寄存器的值为0，才跳转

函数调用

叶子与非叶子函数

定义：现有3个函数分别为A、B、C，其中函数A调用函数B，函数B调用函数C，因此A和B为非叶子函数，C为叶子函数。

调用函数C时会将其返回地址直接存入$ra寄存器，执行完函数C后，程序流会直接执行jr $ra指令跳到返回地址（返回函数B）；而对于函数B，在跳转到B时会将其返回地址先存入$ra寄存器，然后在执行函数B的过程中再将$ra的值存入栈中，执行完后，程序流则会先从堆栈中取出被保存在堆栈上的返回地址，放入$ra寄存器中，然后再执行jr $ra指令。

函数传参

当参数小于等于4个时，使用$a0 ~ $a3寄存器存储；超过4个的部分被放到了栈里。且前4个参数在使用前也会被放入之前在栈中预留的空间中。

栈帧开辟

调用函数时，MIPS架构下开辟栈帧的方式与x86架构不同，但最后的栈帧结构是相同的。MIPS下的栈帧开辟方式如下所示：

► 0x400614 <main+16>    jal    A <0x4005a4>
   ↓
  0x4005a4 <A>          addiu  $sp, $sp, -0x20   #（1）开辟栈帧空间
  0x4005a8 <A+4>        sw     $ra, 0x1c($sp)    #（2）存储返回地址（调用完函数A后返回到的地址
  0x4005ac <A+8>        sw     $fp, 0x18($sp)    #（3）将$fp放入栈中
  0x4005b0 <A+12>       move   $fp, $sp          #（4）将$sp放入$fp中

等价的x86指令如下所示：

call 	main			#这里的作用同上面的（2）：先将返回地址push到栈上，然后跳到目标函数的第一条指令地址
push    ebp				#（3）
mov     ebp, esp		#（4）
sub     esp, 14h		#（1）

mips架构特性

MIPS架构存在“流水线效应”和“缓存不一致性”这两个特性。

“流水线效应”指的是本应该顺序执行的几条指令会同时执行，这样在执行跳转指令的时候，当刚要跳转到指定地址时，跳转指令的下一条指令也已经执行了，这样的现象称为分支延迟效应，跳转指令的下一条指令称为分支延迟槽。也因此，MIPS架构下的分支延迟槽通常都是nop指令，当然也不全是。

“缓存不一致性”指的是指令缓存区和数据缓存区两者的同步需要一个时间来同步，比如我们将shellcode写入栈上后，我们需要这块区域已经是指令缓存区，但此时其还属于数据缓存区，若直接跳转过去执行shellcode，就会出现问题，因此，我们需要调用sleep函数，先停顿一段时间，给它时间从数据缓存区转成指令缓存区，然后再跳转过去，才能成功执行。

shellcode编写

$v0寄存器存储系统调用号和系统调用的返回值，$a0 ~ $a3寄存器用来存储前4个参数，syscall指令触发系统调用。

先试着自己写一个write的系统调用，如下所示：

.data
some_label: .word 0x61626364
.text
.globl __start
__start:
	.set noreorder
    li $a0,1
    la $a1,some_label
    li $a2,4
    li $v0,4004
    syscall
    li $v0,4001
    syscall

注意系统调用完write后，还要再执行一个exit系统调用，以防止程序的执行流继续执行后面的指令，而导致出现一系列错误。

execve系统调用

.data
.text
.globl __start
__start:
	.set noreorder
    addiu $sp,$sp,-0x10
    li $t0,0x2f62696e #/bin
    li $t1,0x2f2f7368 #//sh
    sw $t0,0x8($sp)
    sw $t1,0xc($sp)
    la $a0,0x8($sp)
    addi $a1,$zero,0
    addi $a2,$zero,0
    addi $v0,$zero,4011
    syscall

上面这段代码需要开辟栈帧，借助栈来传递字符串/bin//sh的地址给$a0寄存器，也可以通过.byte指令将/bin//sh字符串放在自定义的标签中（注意字符串后面要00截断，不然后面可能会带上其他字符），然后直接la标签的地址给$a0寄存器，如下所示：

.data
# /bin//sh\x00
some_label: .byte 0x2f,0x62,0x69,0x6e,0x2f,0x2f,0x73,0x68,0x00
.text
.globl __start
__start:
	.set noreorder
    la $a0,some_label
    addi $a1,$zero,0
    addi $a2,$zero,0
    addi $v0,$zero,4011
    syscall

可以借助这个网站Online Assembler and Disassembler，查看汇编代码对应的机器码。
